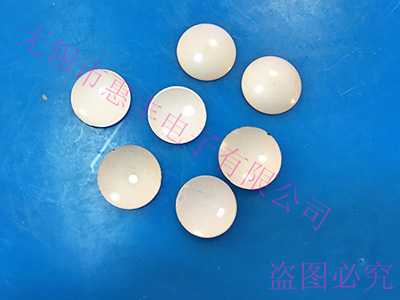

L1,Φ20x0.5SR20
| 元件尺寸（單位：mm） |
| 外徑 |
內弧度 |
厚度 |
| Φ20 |
R20 |
0.5 |
1、應用：
工作頻率在4MHz，屬于超聲波聚焦功率元件，適用于美容設備。
2、主要性能參數：
2.1 頻率: Fst=4MHz
2.2 靜態電容: CT=7.5nF±12.5%
2.3 誘電損失: tanδ=max.0.8%
2.4 壓電應變常數：d33≥320P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

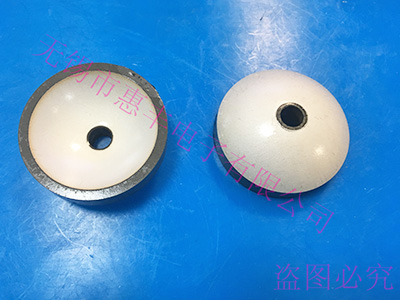

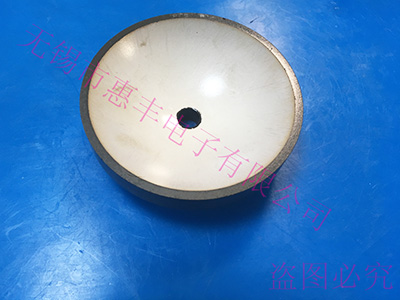

L1,Φ50Φ43.2xSR26x壁厚8.6中孔Φ8
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
內弧度 |
厚度 |
中孔 |
| Φ50 |
Φ43.2 |
R26 |
8.6 |
Φ8 |
1、應用：
工作頻率250kHz，屬于大功率超聲波聚焦換能器，適用于醫療、美容設備。
2、主要性能參數：
2.1 頻率: Fr=250kHZ
2.2 靜態電容: CT=3500pF±12.5%
2.3 誘電損失: tanδ=max.0.8%
2.4 壓電應變常數：d33≥320P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

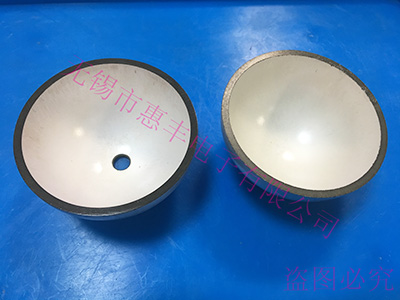

L1,Φ73壁厚3.0中孔Φ8半球殼
| 元件尺寸（單位：mm） |
| 外徑 |
中孔 |
厚度 |
| Φ73 |
Φ8 |
3.0 |
1、應用：
有兩個半球組裝成一個整球，主要應用于標準水聽器等。
2、主要性能參數：
2.1 頻率: Fr=29kHZ
2.2 靜態電容: CT=33nF±12.5%
2.3 誘電損失: tanδ=max.0.8%
2.4 壓電應變常數：d33≥320P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
L1,Φ74.5Φ68.9xSR45x壁厚8中孔Φ8
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
內弧度 |
厚度 |
中孔 |
| Φ74.5 |
Φ68.9 |
R45 |
8 |
Φ8 |
1、應用：
工作頻率250kHz，屬于大功率超聲波聚焦換能器，適用于醫療、美容設備。
2、主要性能參數：
2.1 頻率: Fr=250kHZ
2.2 靜態電容: CT=7300pF±12.5%
2.3 誘電損失: tanδ=max.0.8%
2.4 壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

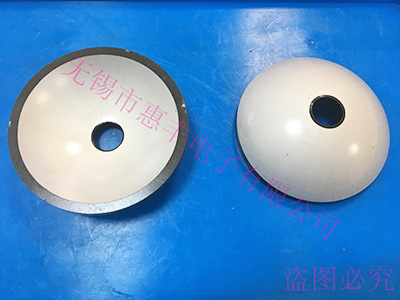

L1,Φ95Φ84.5xSR54x壁厚8.5中孔Φ17
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
內弧度 |
厚度 |
中孔 |
| Φ95 |
Φ84.5 |
R54 |
8.5 |
Φ17 |
1、應用：
工作頻率260kHz，屬于大功率超聲波聚焦換能器，適用于醫療、美容設備。
2、主要性能參數：
2.1 頻率: Fr=260kHZ
2.2 靜態電容: CT=14nF±12.5%
2.3 誘電損失: tanδ=max.0.8%
2.4 壓電應變常數：d33≥300P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

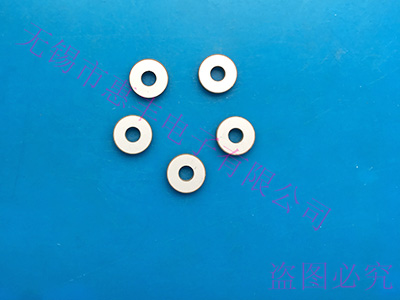

P81 Φ10xΦ5x2.0圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ10 |
Φ5 |
2.0 |
1、應用：
適用于超聲換能器。
2、主要性能參數：
2.1 頻率: Fr=149KHz
2.2 靜態電容: CT=250pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.365
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

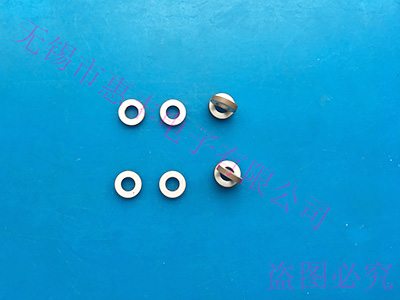

P81 Φ16xΦ6x2.5圓環
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ16 |
Φ6 |
2.5 |
1、應用：
適用于超聲換能器，醫療設備。
2、主要性能參數：
2.1 頻率: Fr=105-109KHz
2.2 靜態電容: CT=625pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 機電耦合系數：Kp≥0.40
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

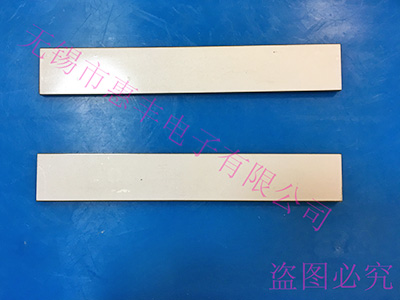

P81,160x25x4.93長條片
| 元件尺寸（單位：mm） |
| 長度 |
寬度 |
厚度 |
| 160 |
25 |
4.93 |
1、應用：
適用于超聲波美容等設備。
2、主要性能參數：
2.1 頻率: FS3=1401kHZ
2.2 靜態電容: CT=7300pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 壓電應變常數：d33≥210P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms

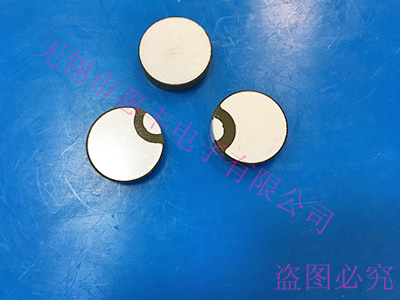

P81,Φ20x5.47卷邊
| 元件尺寸（單位：mm） |
| 外徑 |
內徑 |
厚度 |
| Φ20 |
- |
5.47 |
1、應用：
適用于超聲波美容等設備。
2、主要性能參數：
2.1 頻率: Fr=365KHz
2.2 靜態電容: CT=500pF±12.5%
2.3 誘電損失: tanδ=max.0.5%
2.4 壓電應變常數：d33≥190P/N
測試環境：at 25℃±5℃，60%R.H
測試條件：at 1KHz，1Vrms
